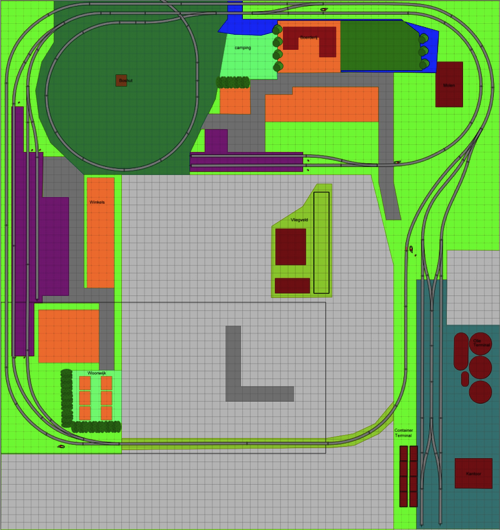

Baanplan - Niveau 0

Niveau 0, de zichtlaag is het paradepaardje van de baan. Hier komen techniek en aankleding samen.

Het geheel is in drie stukken opgedeeld. Rechtsonder industrie in de vorm van een containeroverslag en tankterminal. Boven een dorpje met lokaal station, veel groene ruimte en een berg(je) als afscheiding. Tenslotte links een groot station en een gedeelte van een stadje

De rijrichting zal voornamelijk met de klok mee zijn behalve voor de pendel treinen en vertrekkende goederen treinen. Die rijden ook tegen de klok in, de laatste in principe direct het schaduwstation in.

Ik zoek nog een mooi plekje voor het sportvliegveld. Dat zou ik er erg graag in willen hebben maar is vooralsnog gesneuveld tijden het aanpassen vanmijn baanplan voor de goederenterminal. De bochen en wisselstraat zou te compact wordne om er enigzins realistisch uit te zien of om treinen goed om te kunnen laten lopen.

Het station en stad links.

Het station zal drie sporen hebben waarvan er 2 een doorgaande verbinding hebben en 1 kortere voor de pendeltrein naar het kleinere station.

Als pendeltrein zullen alleen korte treinstellen worden gebruikt zoals een Lint, Sprinter of plan V etc. Alle andere treinen die gebruik gaan maken van het station zullen de doorgaande sporen gebruiken. Waarbij perron 3 de extra lange (internationale) treinen kan ontvangen

Daarnaast is er tevens een doorgaand spoor welk niet aangesloten zal worden aan het station.

Alle doorgaande sporen zijn verbonden met de rondgaande verbinding. Dit om ook treinen langer te kunnen laten rijden.

De inrichting zal bestaan uit een groot stationsgebouw, een winkelgebied tegenover het station en een wijkje met woningen.

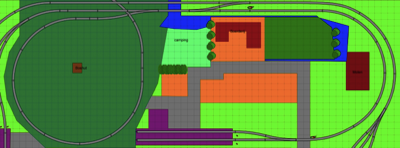

Het Lokale station en de landelijke omgeving

Het bovenste gedeelte heeft links een berg(je) hiermee wordt een natuurlijke scheiding gecreerd tussen de twee stedelijke  gebieden en is er meteen ruimte voor de klimspiraal die op deze manier mooi wordt weggewerkt. Meer over de klimspiraal kun je hier vinden.

Het idee is om in dit gedeelte veel groen te houden om het idee van open ruimte te creeren. Een camping aan het meertje en wat huizen in het dorp. Door een boerderij er bij te zetten probeer ik het landelijke karakter van dit gebied te benadrukken.

Het station wil ik vormgeven naar voorbeeld van Station Rhenen. Hiervandaan een pendeltrein naar het hoofdstation en het tussenstation. Verder zullen alle rondgaande treinen en het goederen vervoer door dit landschap trekken via het buitenste spoor.

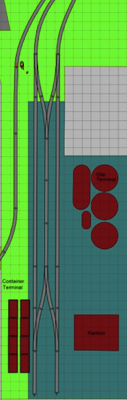

Industriegebied

Het industriebebied is het meest veranderd gedurende de tijd. In eerste instantie was er een haven en containeroverslag. Dit zou echter zoveel ruimte innemen dat er weinig overbleef voor treinbewegingen. Ook het idee om met opstelsporen voor locomoteiven te werken is gesneuveld omdat het teveel ruimte zou vragen en technologisch niet soepel zou lopen.

Alles is uitgevoerd als kopsporen. Dit houdt in dat de locomotieven kunnen enmoeten om lopen via het tussenspoor. Links is voor de containertreinen en rechts voor de tankwagons. Ontkoppeling wordt in het spoor ingebouwd.

De tankopslag wordt gebouwd van de Faller ARAL serie.

Voor de container overslag zoek ik nog een mooie kraan.
